- Pracovná dĺžka 1250 mm.

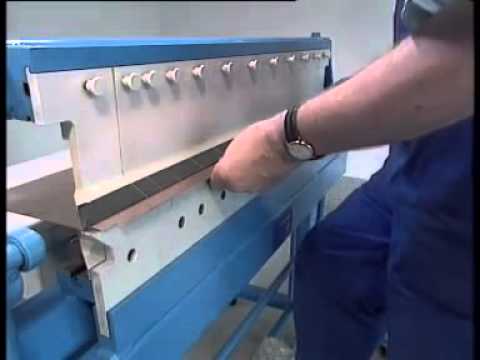

- Model UK 125 je ručný ohýbací stroj vybavený segmentovým lištovým systémom pre horné, spodné a ohýbacie čeľuste.
- Vďaka UK 125 môžete veľmi ľahko ohýbať rôzne krabičky, boxy a skrine, ktoré na iných strojoch nemožno vyrobiť.
- Vhodná na stavby ale aj do dielne.
- Jednotlivé segmenty sú široké od 30 do 100 mm.
- Všetky segmenty v hornej, spodnej a ohýbacej čeľusti sú zaistené patentovaným upínacím systémom. To znamená, že segmenty je možné bez použitia skrutiek a náradia rýchlo a ľubovoľne upravovať a kombinovať. Okrem toho niektoré segmenty z lišty môžu byť odstránené, čím je možné vytvoriť voľný priestor medzi segmentmi.
- Na otváranie a zatváranie hornej čeľuste sú všetky modely UK vybavené širokým nožným pedálom. Vďaka tomu môžete veľmi presne a ľahko upínať jednotlivé segmenty bez toho, aby ste boli nútení neustále siahať do strany pre zatváraciu páku. Absolútna “hands-free” práca zvyšuje presnosť a rýchlosť polohovania segmentov.
- K základnému vybaveniu stroja patrí plechový kufor na ukladanie segmentov, zároveň slúži ako podpera na uhýbané plechy. Uhlový doraz vďaka ktorému môžete vykonávať presnú sériovú výrobu. Kolesá na jednoduchú manipuláciu so strojom.
-
-
-
- Užitočná dĺžka ohybu (mm): 1 250
-
- Oceľ (400N/mm2): mm 1,25
-
- Hliník (250N/ mm2 ): mm 2,00
-
- Nerezová oceľ (600N/mm 2 ): mm 0,80
-
- Meď (300N/mm 2 ): mm 1,50
-
- Zinok (150 N/mm 2 ): mm 2,00
-
- Max. zdvih hornej lišty (mm): 96
-
- Rozmery (mm): 1 730 dĺžka x 740 výška x 1180 hĺbka (len stroj)
-
-
Štandardné vybavenie
SEGMENTY S RÝCHLOPÍNACÍM SYSTÉMOM
Pre pracovnú dĺžku 1 250 mm
-
- Všetky segmenty je možné rýchlo, ľubovoľne kombinovať a upravovať bez použitia skrutiek alebo náradia
-
- Rozdelenie segmentov :
1 x 30/40/50/60/70
8 x 100 mm
1 roh pravý a ľavý 100 mm
- Rozdelenie segmentov :
-
- Segmenty na hornom lište s polomerom 1,1 mm
NASTAVENIE TLAKU HORNEJ UPÍNACIE LIŠTY
-
- Prítlak hornej lišty je možné
ľahko a rýchlo nastaviť pomocou páky
- Prítlak hornej lišty je možné
SPÚŠŤANIE OHÝBACIE LIŠTY
-
- Pre nastavenie hrúbky materiálu
-
- Ohýbaciu lištu je možné spustiť pomocou ručného kolesa
DORAZ UHLA OHYBU
-
- Nastaviteľný uhlový doraz
ÚLOŽNÝ BOX
-
- Všetky segmenty a nástroje
je možné bezpečne uložiť do krabice
- Všetky segmenty a nástroje
-
- Box zároveň slúži aj ako podpera výrobku
NOŽNÝ PEDÁL
-
- Na uzavretie hornej lišty
-
- Veľmi široký nožný pedál poskytuje
absolútnu voľnosť rúk a vysokú úroveň prevádzkovej bezpečnosti
- Veľmi široký nožný pedál poskytuje
KOLIESKA
-
- Pre väčšiu mobilitu!
-
- 4 robustné otočné kolieska s brzdou
-
- Nosnosť na koliesko 100 kg
Výhody:
- Segmenty s originálnym rýchloupínacím systémom Schechtl
- Beznástrojové nastavenie všetkých segmentov dodávaných v 3 oblastiach spodného, ohýbacieho a upínacieho nosníka
- Obmedzenie uhla ohybu pre rovnomerné, opakujúce sa ohýbacie operácie
- Rýchle a beznástrojové nastavenie upínacieho tlaku upínacieho nosníka
- Nastavenie spustenia ohýbacieho nosníka bez použitia náradia
- Nožný pedál na voľné upnutie obrobku
- Praktické : odkladací priestor na segmenty
- Úložný box na príslušenstvo a náradie, ktorý slúži aj ako podpera na plachty
- 4 otočné kolieska s aretačnou brzdou pre mobilné použitie v dielni
